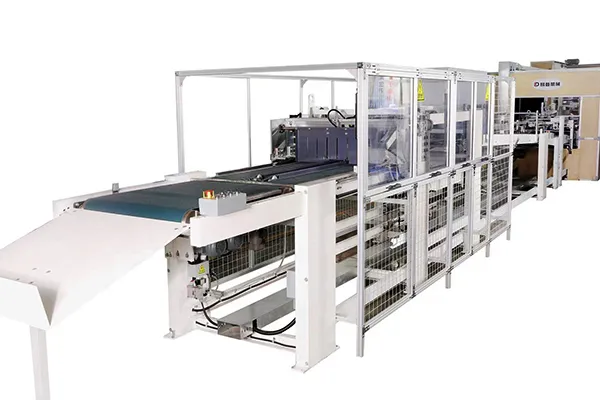

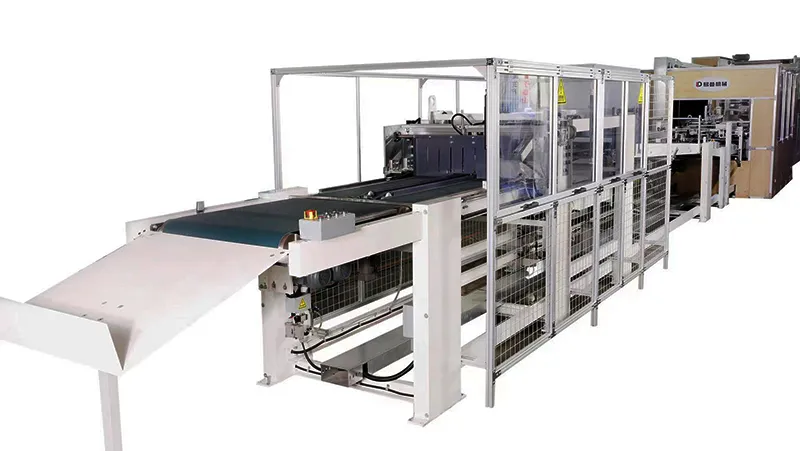

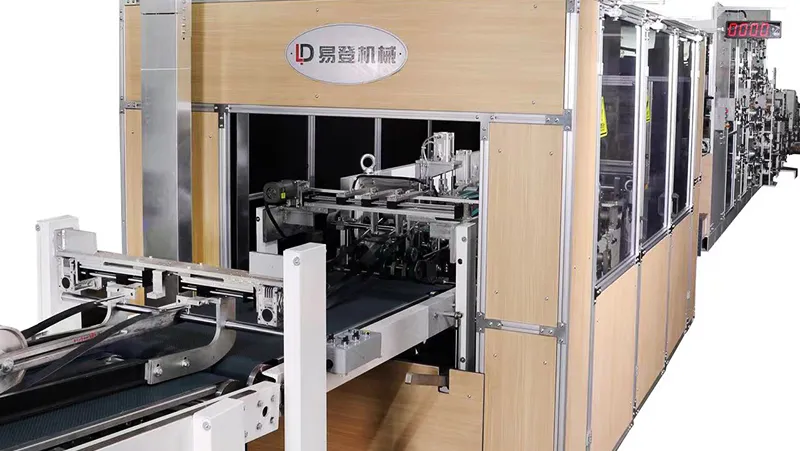

Рукавная линия для производства клапанных мешков
Клапанный станок для производства многослойных мешков с клапаном и открытым верхом, использующийся в строительной, химической и пищевой отрасли
- Макс. скорость 450 труб/мин
- Ширина заготовки трубы 300-750 мм
- Длина заготовки трубы 410-1650 мм

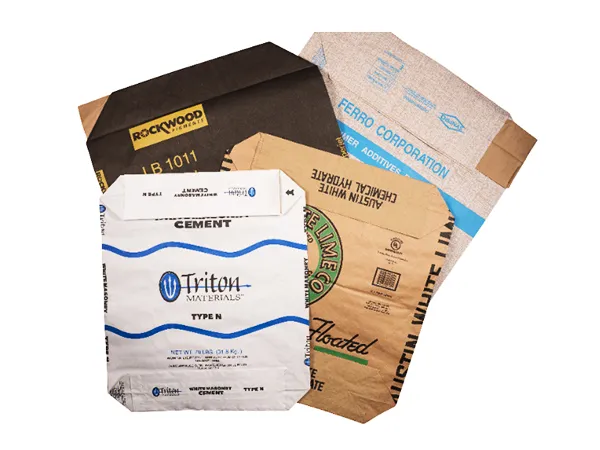

Рукавная линия для формирования бумажных мешков, предназначена для производства различных типов клапанных мешков, включая мешки с внутренним слоем из ПП/ПЭ пленки или трубчатой полиэтиленовой пленки. Изготовленные на нашей линии мешки, удобны для хранения и транспортировки широкого спектра продукции: цемента, муки, кормов для животных, сухих строительных смесей, растворов, плиточного клея, огнеупорных материалов, гипса, крахмального клея, технического углерода, ПВХ-пастообразной смолы, целлюлозы, латексного порошка и диоксида титана.
Линия для производства многослойных бумажных мешков может быть оснащена 4, 6 и 8-цветными флексопечатными машинами, что позволяет широкий выбор цветовой окраски, учитывая потребности клиента.
Запросить расценки
Характеристики
| Модель | YD-2020-60 | YD-5860 | YD-5875 |
| Макс. скорость | 300 труб/мин | 450 труб/мин | 450 труб/мин |
| Длина заготовки трубы | 450-1200 мм | 410-1250 мм | 410-1650 мм |
| Ширина заготовки трубы | 300-600 мм | 300-600 мм | 300-750 мм |
| Габариты (Д×Ш×В) | 36×3.5×3.1 м | 36×3.5×3.1 м | 36×3.5×3.1 м |
| Общая мощность | 50 кВт | 80 кВт | 80 кВт |
| Вес | 45 т | 45 т | 45 т |
| Количество слоев | 4 слоя бумаги (или 3) + пленка | 4 слоя бумаги (или 3) + пленка | 4 слоя бумаги (или 3) + пленка |

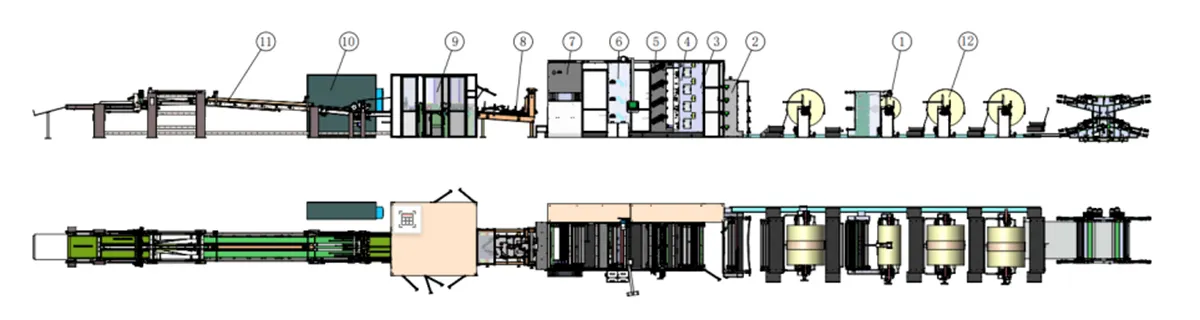

Комплектация рукавной линии
- ① Секция добавления пленки
- ② Направляющая ленты
- ③ Секция перфорации
- ④ Секция разматывателей
- ⑤ Секция градуированной резки (ступенчатый конец)
- ⑥ Секция перекрестной вставки
- ⑦ Секция продольной проклейки
- ⑧ Узел формирования трубы
- ⑨ Полная резка и отрывание (Станция привода и разделения)
- ⑩ Система сбора и подсчета
- ⑪ Доставка
- ⑫ Размотка бумаги

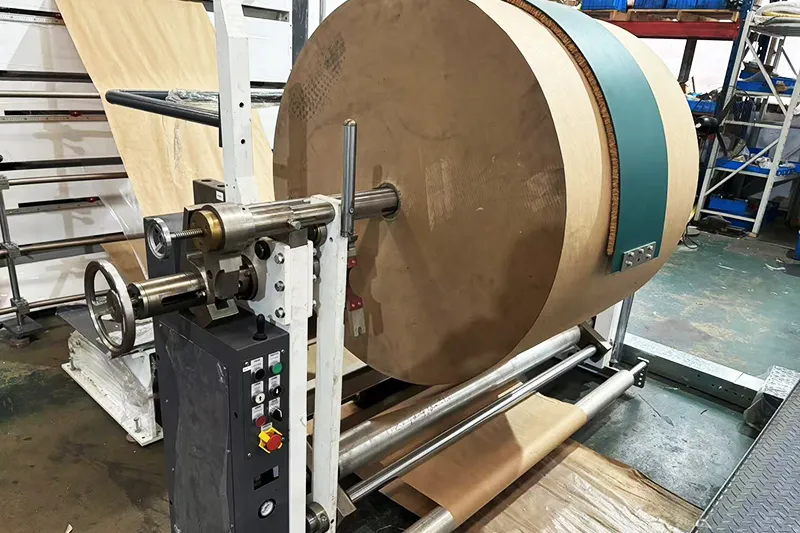

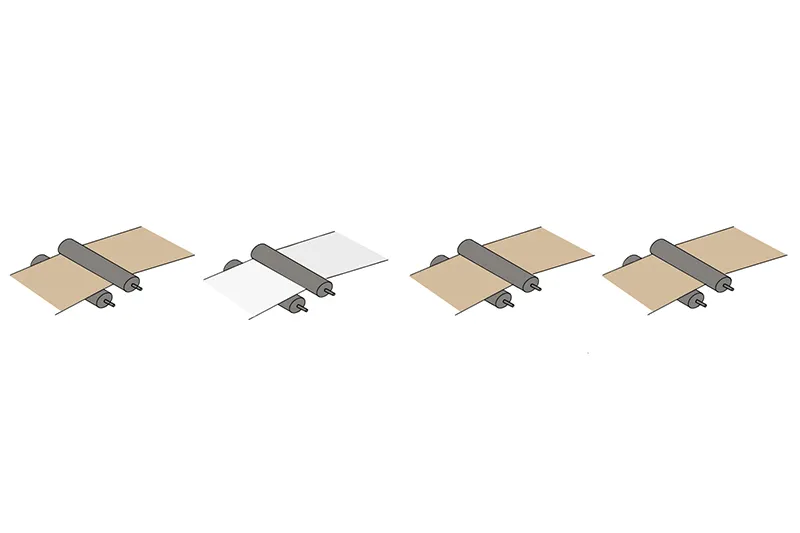

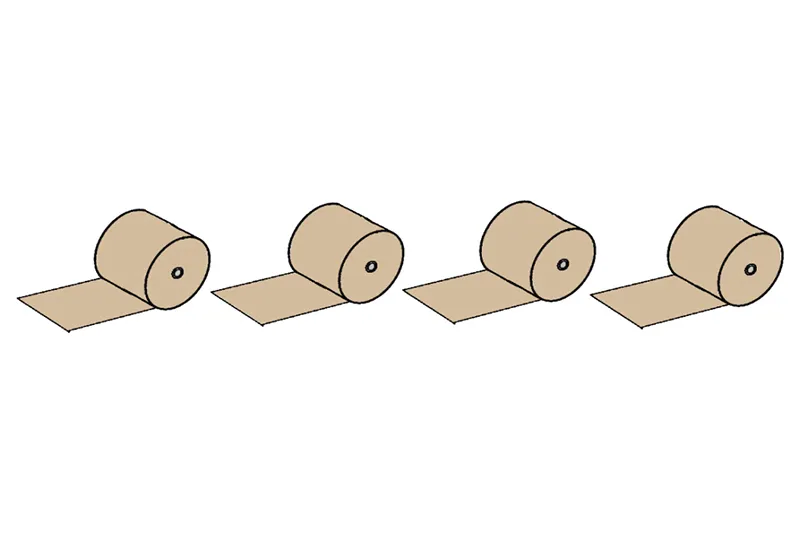

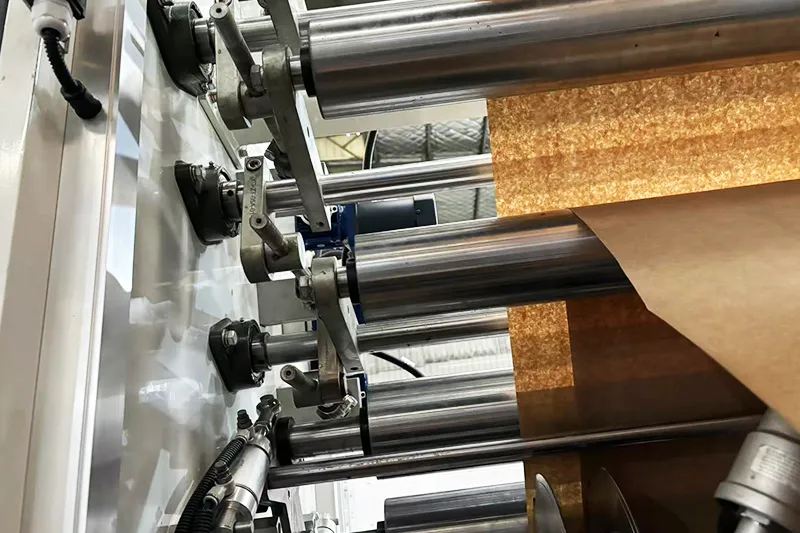

Подставка для рулонов бумаги Размещение рулонной бумаги и ее размотка

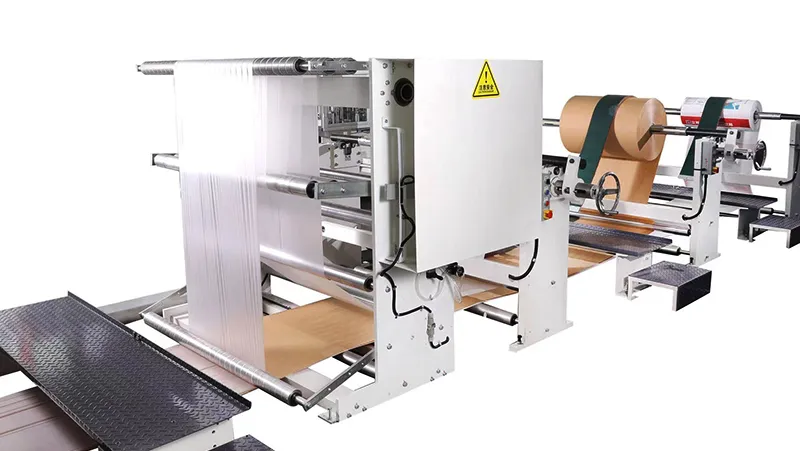

Подставка для рулонов пленки Добавление пластиковой пленки

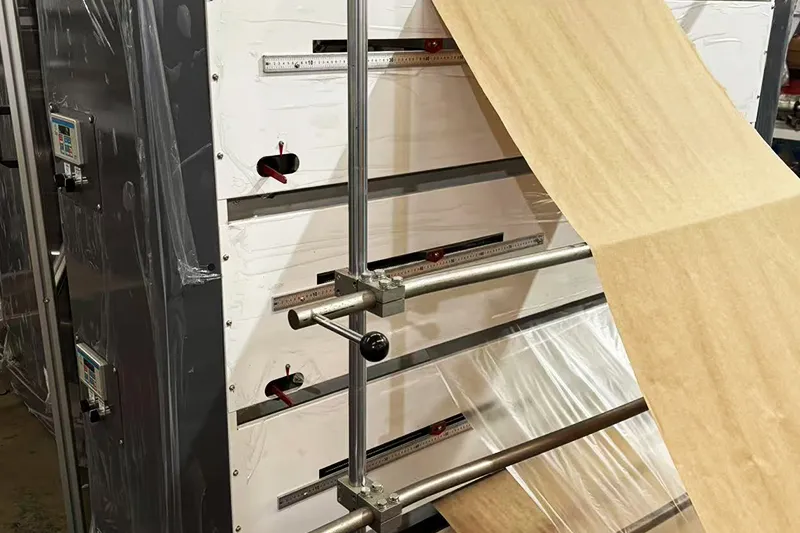

Направляющая ленты Автоматический контроль положения кромки полотна

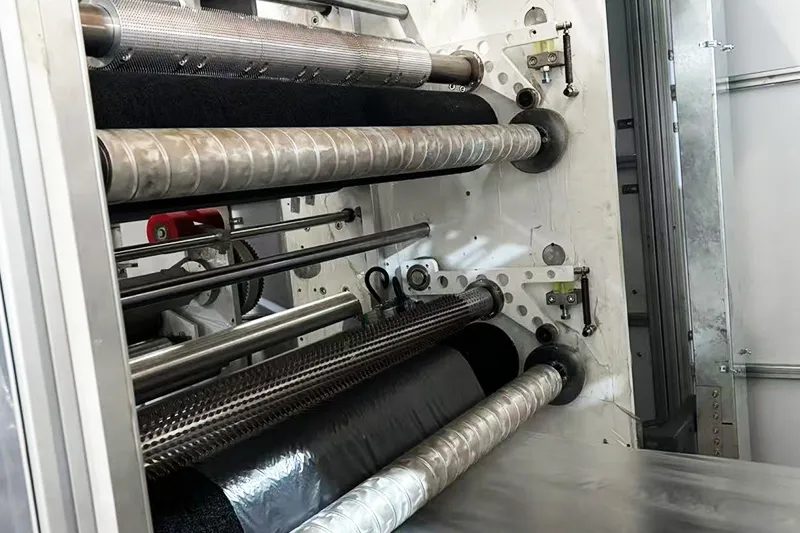

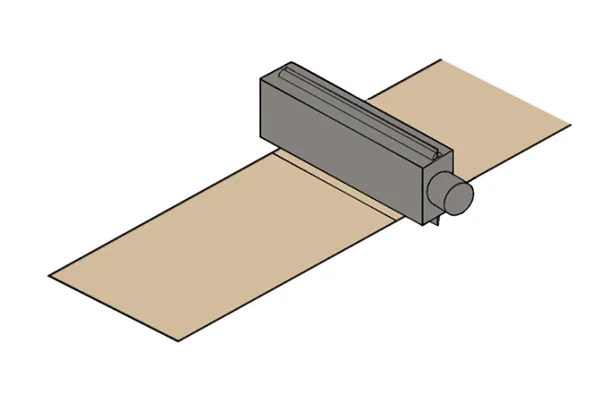

Секция перфорации Размещение полотна и перфорация на бумаге

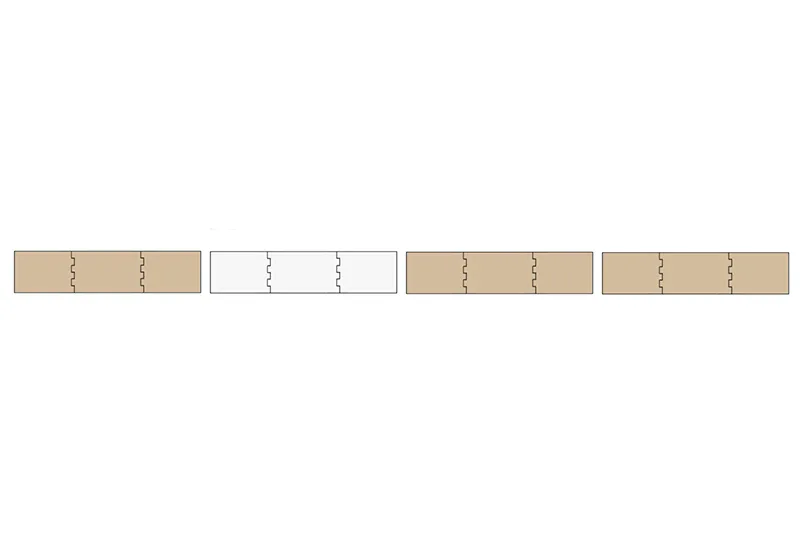

Градуированный режущий блок Создание ступенчатого конца
Узел поперечного и продольного проклеивания Нанесение клея на бумагу
Узел формирования трубы Формирование плоских бумажных труб

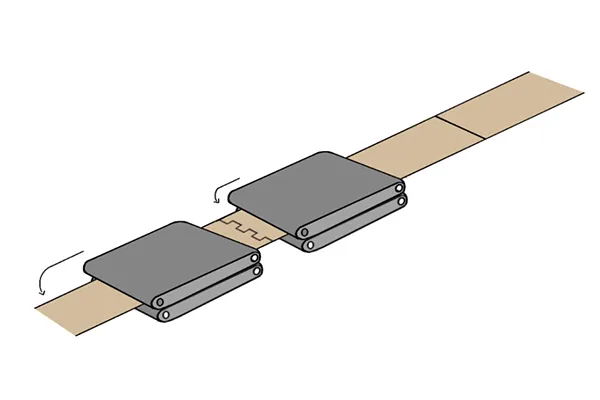

Устройство для резки и отрыва заподлецо Прямая/заподлицо резка и разрыв плоских труб
Конвейер доставки со счетчиком Сбор и укладка готовых труб бумажных пакетов с функцией подсчета
Преимущества
- Передовая технология цифрового управления
В рукавной линии используется передовое цифровое управление, обеспечивающее минимальные ошибки резки. Не требуется смена передач, отклонения длины резки менее 2 мм, что гарантирует точность производства.

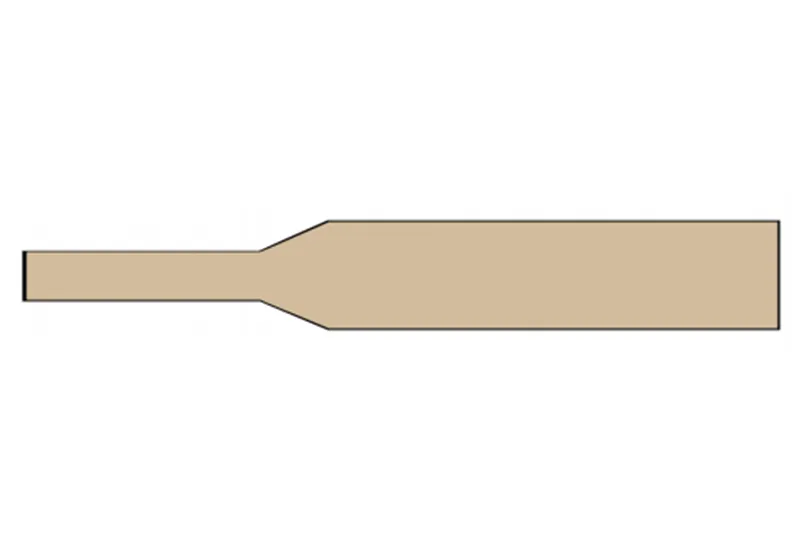

- Конструкция ступенчатой резки
Линия имеет конструкцию быстрой смены диаметра для ступенчатой резки, предотвращающую разрыв бумаги и запутывание ножей. Такая конструкция увеличивает производительность и сокращает отходы, а регулировка диаметра одним щелчком позволяет легко менять размер.

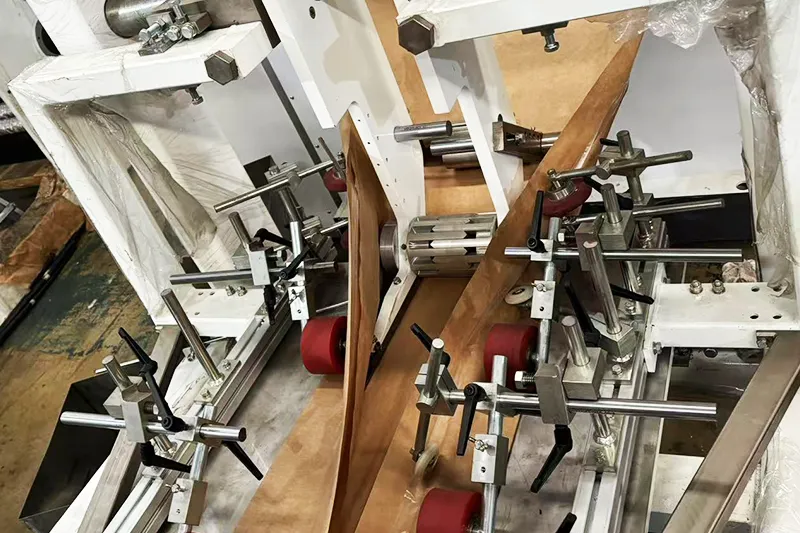

- Оптимизированная структура формования
Улучшенная секция формования рукавной линии эффективно контролирует внутреннюю герметичность и внешнюю рыхлость трехслойной бумаги, обеспечивая бесшовное склеивание бумаги.

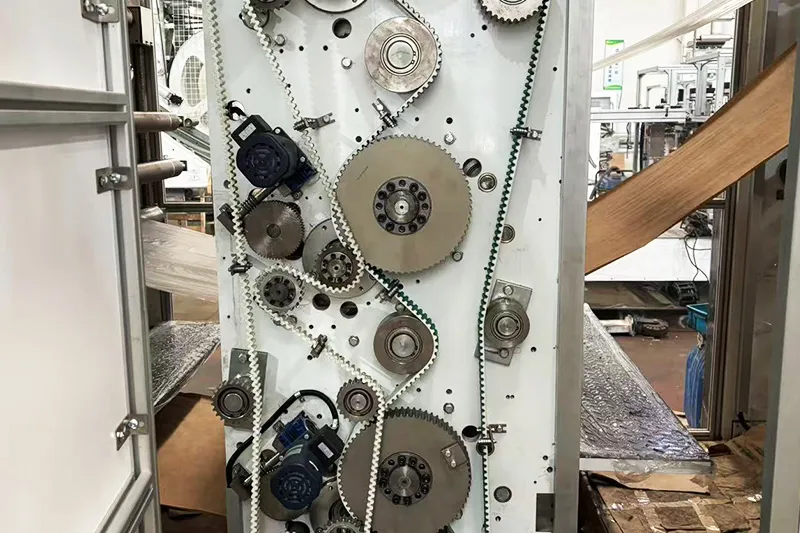

- Система привода без масла
Линия не требует использования масла или смазки, соответствует строгим стандартам гигиены фармацевтической и пищевой промышленности.
- Конструкция перфорации
Система перфорации предотвращает внутреннее слипание бумаги, вызванное боковым нанесением клея, уменьшая дефекты в отверстии при подключении к машине для нижнего слоя.
- Автоматический контроль натяжения
Система автоматически регулирует натяжение, чтобы предотвратить повреждение бумажного пакета из-за неравномерного натяжения. Новая конструкция тяги ремня и системы отрыва устраняет поверхностные отпечатки и разрывы, сводя к минимуму риск повреждения мешков.
- Высококачественные компоненты из Европы
Ключевые детали поставляются из Европы и изготавливаются из легированной стали с использованием высокостандартных процессов термообработки. Это обеспечивает долгосрочную стабильную и надежную работу для непрерывного производства.
